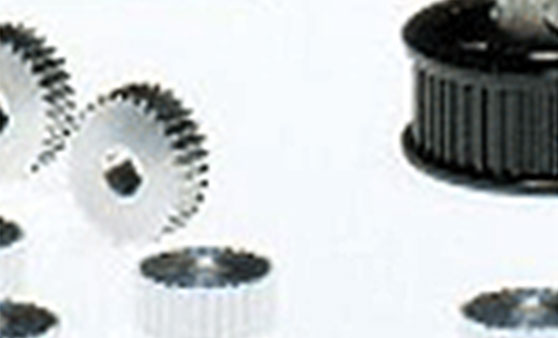

벨트와 풀리는 동력을 전달하는 장치로써 풀리와 풀리 사이에 벨트를 연결하여 한쪽이 회전할 때 마찰력 혹은 치합(치 맞물림)에 의해 다른 한쪽이 따라 회전하도록 구성한 장치입니다. 타이밍벨트는 타이밍 풀리와 치합구동을 하게 되며 벨트의 타입과 사이즈에 따라 풀리도 타입과 사이즈가 달라집니다.

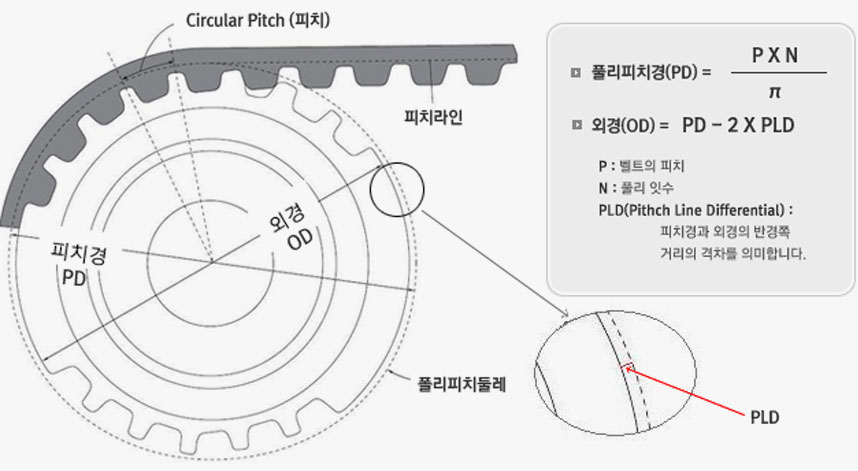

풀리치수 계산 방법
타이밍풀리 PLD일람표
일반타이밍 풀리PLD일람표(단위:mm)
| 풀리타입 | MXL | XL | L | H | XH | XXH |
|---|---|---|---|---|---|---|
| Pitch(mm) | 2.032 | 5.08 | 9.525 | 12.7 | 22.225 | 31.75 |
| PLD(mm) | 0.254 | 0.254 | 0.381 | 0.686 | 1.397 | 1.525 |
STPD(수퍼토크) 풀리 PLD일람표(단위:mm)
| 풀리타입 | S2M | S3M | S4.5M | S5M | S8M | S14M |
|---|---|---|---|---|---|---|
| Pitch(mm) | 2 | 3 | 4.5 | 5 | 8 | 14 |
| PLD(mm) | 0.254 | 0.381 | 0.381 | 0.48 | 0.686 | 1.397 |
HTD 풀리 PLD일람표(단위:mm)
| 풀리타입 | 3M | 5M | 8M | 14M |
|---|---|---|---|---|
| Pitch(mm) | 3 | 5 | 8 | 14 |
| PLD(mm) | 0.381 | 0.5715 | 0.686 | 1.397 |
GT풀리 PLD일람표(단위:mm)
| 풀리타입 | 1.5GT | 2GT | 3GT | 5GT | 8YU |
|---|---|---|---|---|---|
| Pitch(mm) | 1.5 | 2 | 3 | 5 | 8 |
| PLD(mm) | 0.23 | 0.254 | 0.381 | 0.5715 | 0.686 |

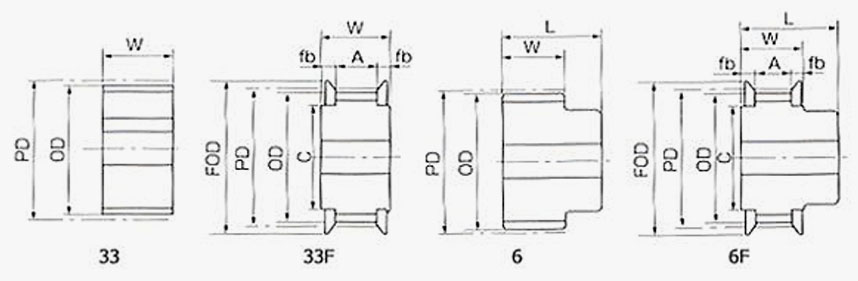

풀리의 형태기호 및 각부기호
TIMING PULLEY PDF 다운로드
