TIMING BELT

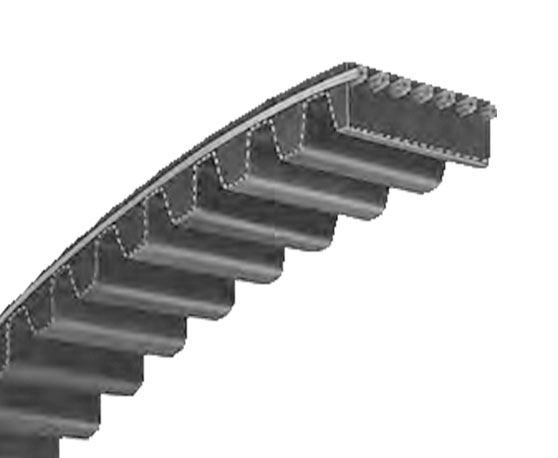

MEGA TORQUE G TIMING BELT

특징

큰 전동용량
고무 Timing Belt STPD에 비해 약 2배의 전동용량이 있습니다.
(풀리경, 회전수에 의한 차이가 있습니다)
컴팩트한 설계
고무 Timing Belt STPD에 비해 같은 풀리경으로 평균 약40% 폭이 작아집니다.
기존 Pulley 사용
STPD(S8M, S14M)의 Pulley를 그대로 사용할 수 있습니다.
(※MTS5M용 Pulley에 대해서는 별도 문의 바랍니다)

종류

종류
MTS 5M MTS 8M MTS 14M
RUBBER RUBBER URETHANE RUBBER
Pitch(mm) 5 8 14
재질 G G U G
경도 고경도 합성고무80도 고경도 합성고무88도 폴리우레탄 경도 92도 고경도 합성고무88도
심선 GLASS GLASS ARAMID GLASS
범포 나일론범포 나일론범포 나일론범포 나일론범포

※ G : 고무 Timing Belt / U : 우레탄 Timing Belt

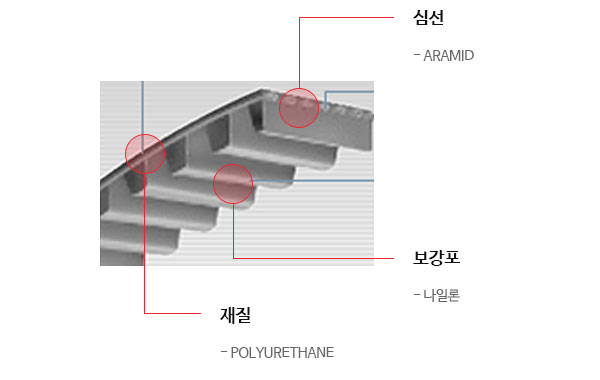

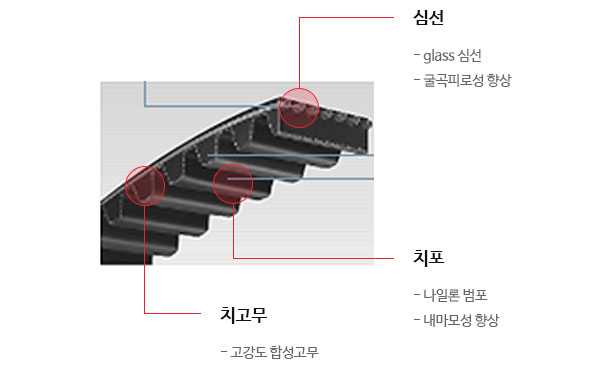

구조

용도

  • 전시기구

  • 의료기기

  • 목공선반

  • 제본기

  • 포장기

  • 진동기

  • 액체교반기

  • 연삭기계 등

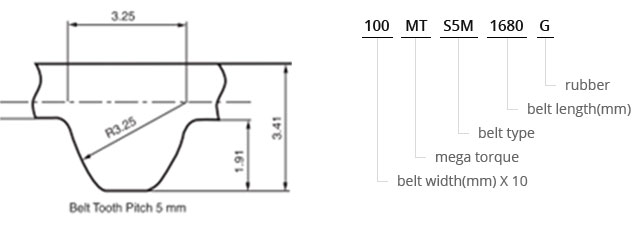

사이즈 조건표(예시)

※ 주 수입처 : MITSUBOSHI 규격에 준함.

  1. MEGA TORQUE G2 /G2P TIMING BELT
    큰 전동용량
    신소재를 심선에 사용하여, 벨트의 늘어남을 억제하고 높은 부하 전동을 가능하게 하였습니다. Mega Torque Timing Belt에 비해 전동용량이 약 1.5배 큽니다.
    긴 수명
    내마모, 저마찰 처리범포를 사용하고, 높은 부하시의 내구성을 향상시켰습니다. Mega Torque Timing Belt에 비해 수명이 약 2배 깁니다.
    저소음
    전용풀리를 사용하고 높은 전동용량에 따른 폭이 좁아지는 사용조건에서 약 18%의 소음감소를 실현했습니다.
    (Pulley는 전용 Pulley 입니다)
  2. MEGA TORQUE EX TIMING BELT
    높은 점프특성
    초고탄성 특수 심선을 사용하여 높은 Jump Torque를 실현, 급가속 및 급감속시 치형의 날림을 방지할 수 있습니다.
    높은 감쇠특성
    초고탄성 특수 심선을 사용하여 높은 감쇠특성을 가지며, 진동수렴 시간을 단축하여 위치결정을 보다 빠르게 완료할 수 있습니다.
    높은 반복위치 정밀도
    벨트의 늘어남이 매우 작고, 또한 Backlash를 최소화 한 특수 Pulley를 사용하여 반복 위치결정 정밀도가 향상, 높은 위치결정을 실현하고 있습니다.
  3. GIGA TORQUE GX
    • 심선에 강성이 높고 유연한 탄소 섬유를 사용하여 높은 강도와 유연성을 추구하였습니다.
    • 전동 용량의 향상으로 벨트 폭을 더욱 콤팩트하게 만들어 공간 및 경량화를 도모할 수 있습니다.
    • 전용 Pulley의 사용과 높은 전동 용량으로 폭을 좁게 하고, 소음을 저감시킬 수 있습니다.
    • 타이밍 벨트 용도에 한정하지 않고, 체인의 대체도 가능합니다.(Pulley는 전용 Pulley 입니다)

MEGA TORQUE G TIMING BELT PDF 다운로드
