TIMING BELT

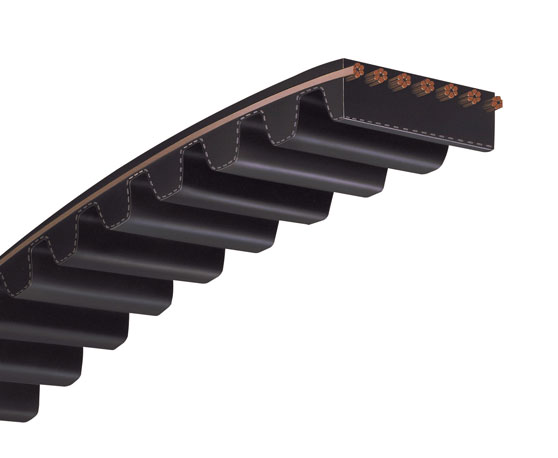

Super Torque G Timing Belt / Super Torque U Timing Belt

Computer ∙ OA 기기 등의 고정실도 부드러운 회전이 요구되는 용도에 적합한 Belt입니다.
둥근치형의 장점을 최대로 발휘합니다.

특징

  • 벨트가 부드럽고, 소Pulley경에 사용 가능합니다.
  • 저축하중(低軸荷重)으로 사용 가능합니다.
  • 치합이 부드러워 조용한 운전이 가능합니다.
  • 소형의 벨트로 높은 Torque 전동이 가능합니다.

종류

종류
S1.5M S2M (D)S3M (D)S5M (D)S8M (D)S14M
Pitch(mm) 1.5 2 3 5 8 14
재질 GB GB, U GB, U GB G G
최소풀리경(mm) 6.68 8.91 13.37 22.28 56.02 151.52
최대전동동력(kw) 14 14 14 14 22 34
경도 CR 고무 경도 88도
범포 나일론범포
심선 glass 심선

※ GB : 베어백 사양 고무 Timing Belt / G : 고무 Timing Belt / U : 우레탄 Timing Belt

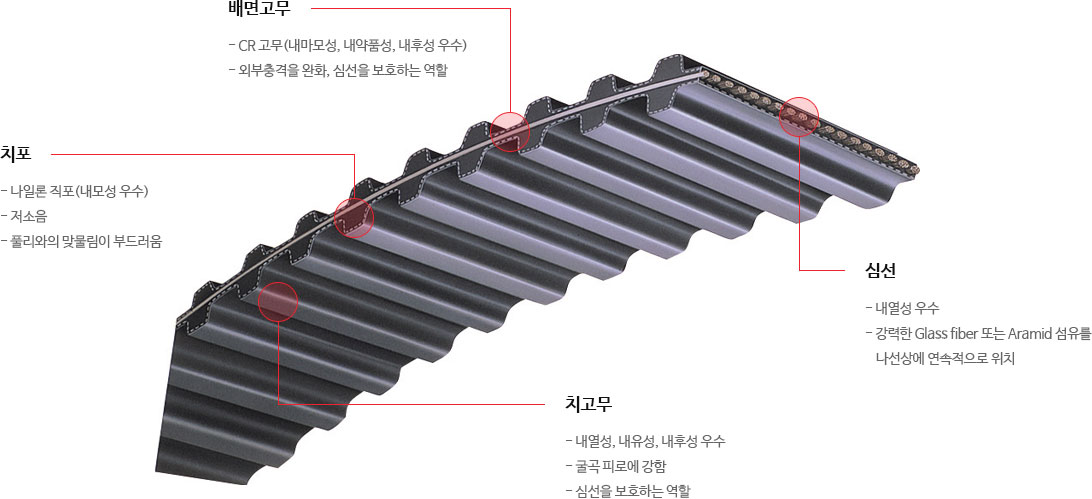

구조

용도

  • OA 기기

  • 자동판매기

  • 전자응용장치

  • 가전제품

  • 섬유기계

  • 제지기계

  • 공작기계

  • 송풍기

  • MILL HAMMER

  • 기타

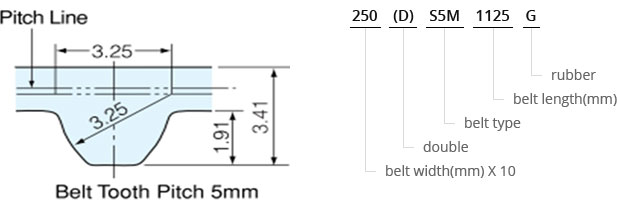

사이즈 조건표(예시)

※ 주 수입처 : MITSUBOSHI 규격에 준함.

SUPER TORQUE G TIMING BELT / SUPER TORQUE U TIMING BELT PDF 다운로드
